Провода для воздушных линий электропередач (ЛЭП)

Провода воздушной линии (ВЛ) электропередачи предназначены для передачи электрической энергии от источников к электроприёмникам потребителей. Монтируются при помощи изоляторов и линейной арматуры к кронштейнам специальных сооружений. Ассортимент изделий, используемых для монтажа воздушных линий электропередач весьма широк. Провода различаются по техническим характеристикам и имеют большой диапазон сечений.

Виды провода и технические характеристики

• Медный провод производится из проволоки твердотянутой, имеет небольшое удельное сопротивление, наделен высокой механической прочностью. Превосходно противостоит воздействиям атмосферы (коррозии, химических примесей окружающей среды). Изделия дорогостоящие ввиду чего практически не применяются для создания ЛЭП.
• Алюминиевый провод в отличие от медного намного меньше весит. Обладает большим удельным сопротивлением, но наименьшей механической устойчивостью. В основном данные изделия применяются в местной сети. Из-за малой прочности продолжительное натяжение алюминиевого кабеля не допустимо. Во избежание провисания, для выполнения норм и правил монтажа ЛЭП производится уменьшение расстояний межу опорами (это увеличивает расходы строительства линии электропередач). Что бы увеличить надежность провода из алюминия производят многопроволочными, изготавливая из твердотянутых проволок. Область применения данных изделий — открытое воздушное пространство I и II типа (если в атмосфере присутствует сернистый газ менее 150мг/м² в сутки) во всех климатических точках на суше. Данный вид материала не устойчив к влиянию вредных химических составляющих воздуха, при этом хорошо переносит неблагоприятные погодные условия. Как правило, в местах вблизи побережья либо рядом с крупными химическими комбинатами, используется для ЛЭП алюминиевый провод в основном марки АКП. Такие изделия имеют защиту от коррозии, изготавливаются с нейтральной смазкой на скрученной проволоке. На проводах стоит маркировка — А и показатель сечения изделия.
• Стальной провод имеет высокую прочность. Удельное сопротивление гораздо выше, чем у алюминиевого кабеля, что зависит от уровня тока. Изделие производится однопроволочным и многопроволочным. Область применения – местные сети с величиной напряжения до 10кВ. У кабеля есть свой минус – неустойчивость к коррозии. Для придания стойкости изделия проходят процесс оцинковки. Производят многопроволочные стальные изделия — марки ПС и ПМС, что означает провод стальной, провод омедненный стальной.
• Сталеалюминевый провод обладает таким же удельным сопротивление, что и алюминий. Его конструкция — стальная проволока внутри и алюминиевая снаружи. Стальная часть служит для увеличения надежности, прочности, а алюминий проводит ток. Существуют марки — АС, АСКС, АСКП. У каждой марки есть свои особенности и предназначение. Область применения – строящиеся и реконструируемые линии в зоне, где толщина обледенение не выше 20 мм.
• Провод из альдрея наделен практически одинаковым сопротивлением с алюминиевым, но есть отличительная характеристика — обладает высокой прочностью. Материал состоит их небольшой части железа и сплава алюминия. По устойчивости к коррозии сравним с алюминием. Минусом изделия является неустойчивость при вибрации.

Маркировка проводов.

• Неизолированные провода описываются ГОСТ 839-80.
  • М — провод, состоящий из одной или скрученный из нескольких медных проволок.

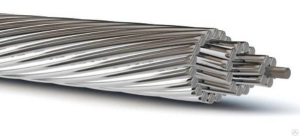

  • А — провод, состоящий из одной или скрученный из нескольких алюминиевых проволок. Скрутка выполнена концентрическим повивом.
  • АС — провод, состоящий из сердечника, сплетенного из оцинкованных стальных проволок, и намотки алюминиевых проволок. Также встречается устаревшее обозначение, обозначающее провод марки АС с отношением алюминий/сталь — около 6, например — АС400=АС400/64.
  • ПСО и ПС — провода, изготовленные из стали, соответственно однопроволочный и многопроволочный. Провод ПСО — это проволока телеграфная ГОСТ 1668-73.
  • АСКС — провод марки АС, но межпроволочное пространство стального сердечника, включая его наружную поверхность, заполнено нейтральной смазкой повышенной нагревостойкости.
  • АСКП — провод марки АС, но межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой повышенной нагревостойкости.
  • АСУ — сталеалюминиевые провода с усиленным стальным сердечником (устаревшее, провод марки АС с отношением алюминий/сталь — около 4, например — АСУ400=АС400/93).
  • АСО — сталеалюминиевые провода с облегчённым стальным сердечником (устаревшее, провод марки АС с отношением алюминий/сталь — около 8, например — АСО400=АС400/51).
  • АСУС — сталеалюминиевые провода с особо усиленным стальным сердечником (устаревшее, провод марки АС с отношением алюминий/сталь — меньше 3, например АС70/72, АС95/141).

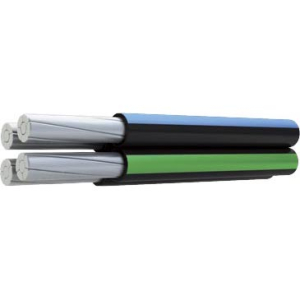

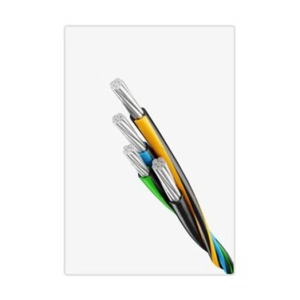

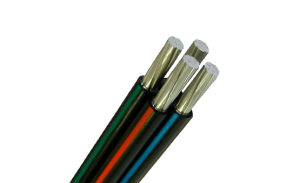

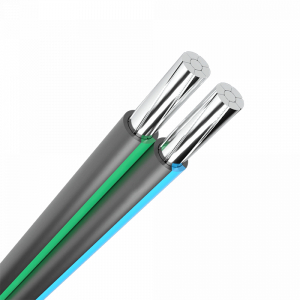

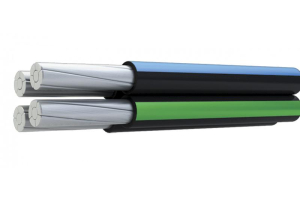

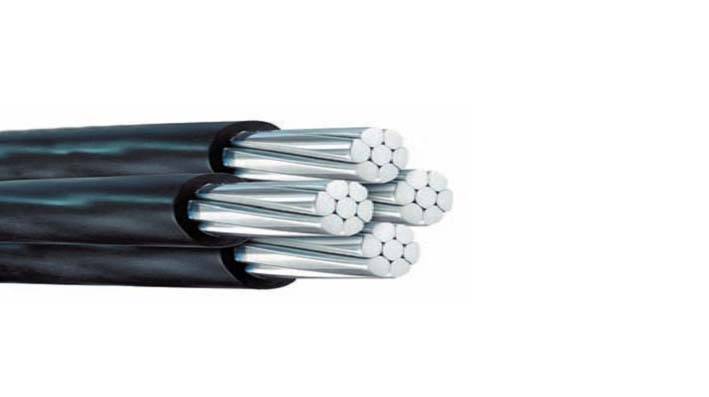

• Изолированные провода (самонесущий изолированный провод, СИП) — многожильные провода для воздушных линий электропередачи, содержащие изолированные жилы и несущий элемент, предназначенный для крепления или подвески провода. Они используются в основном для внутренних сетей. Токоведущие жилы проводов выполняют из круглой медной или алюминиевой проволоки. Изолирующую оболочку выполняют из резины или полихлорвинилового пластиката. Защитные покровы проводов с резиновой изоляцией выполняют в виде оплётки из волокнистых материалов, пропитанной противогнилостным составом. Провода с ПВХ-изоляцией обычно изготовляют без защитных покровов. Применяют также металлические защитные оболочки для защиты от механических повреждений.
• Защищённые провода — провода для воздушных линий электропередачи, поверх токопроводящей жилы которых наложена экструдированная полимерная защитная изоляция, исключающая короткое замыкание между проводами при схлёстывании и снижающая вероятность замыкания на землю.
