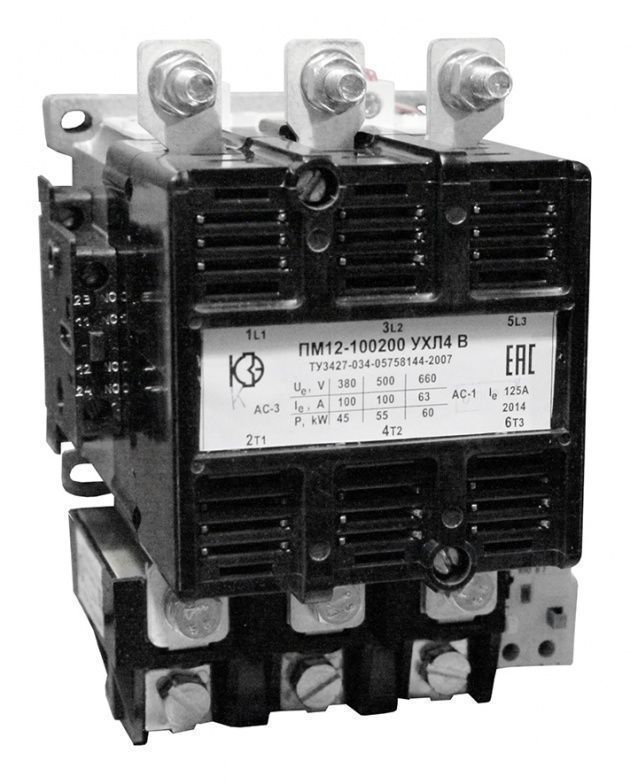

Пускатель магнитный ПМ 12-100200 100А 220В IP00 откр., c реле, нерев. TEXENERGO

Пускатели электромагнитные серии ПМ12 предназначены для применения главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частоты 50 и 60 Гц.

Для ограничения коммутационных перенапряжений, возникающих при отключении катушек управления, на пускатели серий ПМ12 могут устанавливаться ограничители перенапряжений ОПН.

Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.

Для защиты трехфазных асинхронных двигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз, предназначены трехполюсные электротепловые токовые реле серии РТТ.

Структура условного обозначения электромагнитных пускателей ПМ12:

ПМ12 - Х Х Х Х Х Х Х Х

1. Обозначение серии:

2. Цифры, указывающие условное обозначение номинального тока:
010 —10 А
025 —25 А
040 —40 А
063 —63 А
100 —100 А
160 —160 А
250 —250 А

3. Цифра, указывающая условное обозначение пускателей по назначению и наличию теплового реле:
1 - нереверсивный пускатель без теплового реле
2 - нереверсивный пускатель с тепловым реле
5 - реверсивный пускатель без теплового реле, с мех. блокировкой и степенью защиты IP00
6 - реверсивный пускатель с тепловым реле, с электрической и механической блокировками

4. Цифра, указывающая исполнение пускателей по степени защиты и наличию кнопок управления:
0 - степень защиты IP00
1 - степень защиты IP54 без кнопок
2 - степень защиты IP54 с кнопками «Пуск» + «Стоп»
3 - степень защиты IP54 с кнопками «Пуск» + «Стоп» + сигнальная лампа
4 - степень защиты IP40 без кнопок
5 - степень защиты IP20
6 - степень защиты IP40 с кнопками «Пуск» + «Стоп»
7 - степень защиты IP40 «Пуск» + «Стоп» + сигнальная лампа

5. Цифра, указывающая исполнение пускателей по числу и исполнению контактов вспомогательной цепи:
0 - исполнение 1з для пускателей на номинальный ток: 10 А, 25 А, 40 А (2з+2р для пускателей на номинальный ток 100 А,125 А,160 А,180 А, 250 А)
1 - исполнение 1р для пускателей на номинальный ток: 10 А, 25 А, 40 А (4з+4р для пускателей на номинальный ток: 100 А,125 А,160 А,180 А,2 50А)

6. Буква, характеризующая климатическое исполнение по ГОСТ 15150:
(У) - стандартное исполнение
(Т) - тропическое

7. Цифра, характеризующая категорию размещения ГОСТ 15150

8. Буква, указывающая исполнение по износостойкости: А, Б, В

Пускатели 100-250 А изготавливаются, как с металлическим основанием, так и с пластмассовым.
