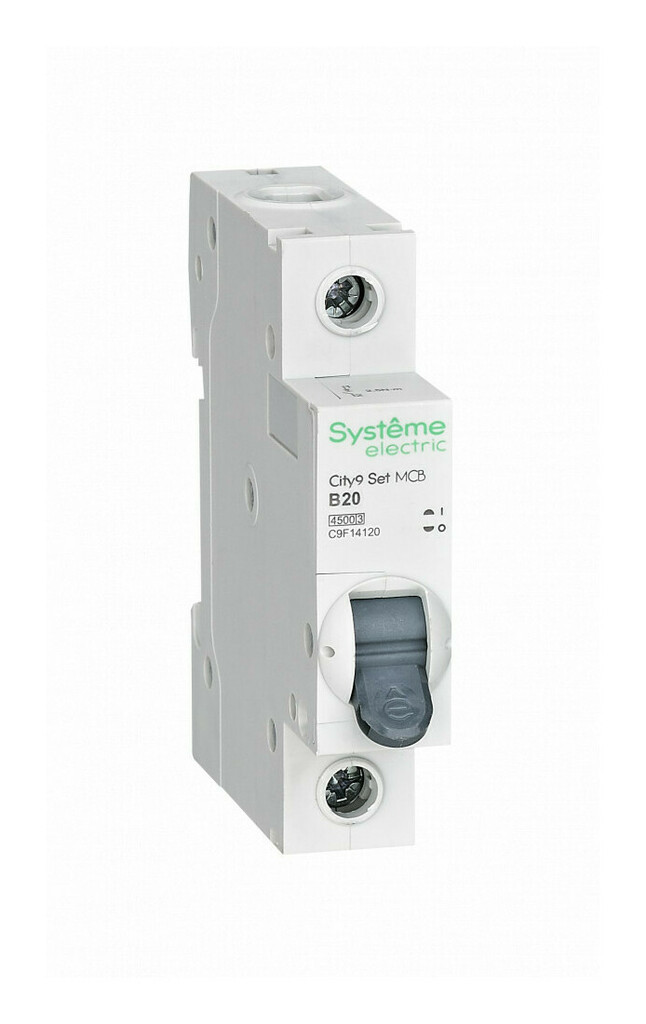

Автоматический выключатель 1P 20А (B) 4.5kA City9 Set SE

Автоматический выключатель 1P 20А (B) 4.5кА City9 Set SE от Schneider Electric предназначен для защиты однофазных электрических цепей с номинальным током 20 ампер. Этот выключатель эффективно защищает от коротких замыканий и перегрузок, что делает его идеальным для цепей с резистивными нагрузками, таких как освещение и обогревательные устройства.

Основные характеристики:
Полярность: 1P (Один полюс). Автоматический выключатель разрывает один полюс цепи, что подходит для однофазных электрических цепей. Это идеальный выбор для большинства бытовых установок и маломощных промышленных объектов.

Номинальный ток: 20 А. Это максимальный ток, который может безопасно пропускать автоматический выключатель без срабатывания. Если ток в цепи превышает этот лимит, устройство автоматически разрывает цепь, предотвращая перегрузки и повреждения проводки и оборудования.

Тип кривой срабатывания: B. Кривая срабатывания типа B срабатывает при превышении тока в 3-5 раз от номинала (в данном случае от 60 до 100 ампер). Этот тип срабатывания идеально подходит для цепей с резистивными нагрузками, такими как освещение, обогреватели и другие устройства, где нет сильных пиковых токов при включении.

Максимальный ток короткого замыкания (Icn): 4,5 кА. Этот автоматический выключатель способен безопасно разорвать цепь при коротком замыкании с током до 4,5 кА, что обеспечит надежную защиту в случае аварийных ситуаций, таких как короткие замыкания, и предотвратит повреждения проводки.

Применение:
Промышленные объекты, где требуется защита однофазных цепей с номинальным током 20 ампер, например, для освещения, отопительных элементов и других резистивных устройств.

Жилые и коммерческие здания, где необходимо защитить электрические цепи с током до 20 ампер, например, для освещения или маломощных электроприборов.

Цепи с резистивными нагрузками, такие как обогреватели, электроплиты и другие устройства с низкими пиковыми токами.

Распределительные щиты и панели, где требуется защита однофазных цепей с током до 20 ампер.

Особенности и преимущества:
Надежная защита: Автоматический выключатель защищает цепь от коротких замыканий и перегрузок, предотвращая повреждения проводки и оборудования.

Кривая срабатывания типа B: Этот тип срабатывания идеально подходит для цепей с резистивными нагрузками, таких как освещение и отопительные элементы. Кривая B минимизирует ложные срабатывания, что важно для этих типов устройств.

Простота монтажа: Выключатель устанавливается на стандартную DIN-рейку 35 мм, что упрощает монтаж в распределительные щиты и панели.

Компактные размеры: Выключатель имеет компактные размеры, что позволяет эффективно использовать пространство в распределительных щитах и панелях.

Высокая стойкость к коротким замыканям: Ток короткого замыкания до 4,5 кА позволяет устройству эффективно защищать систему от аварийных ситуаций.

Номинальное напряжение:
Этот автоматический выключатель предназначен для работы с однофазной системой на 230 В (переменный ток), что является стандартом для большинства бытовых и маломощных промышленных установок.

Монтаж и обслуживание:
Монтаж: Выключатель устанавливается на стандартную DIN-рейку 35 мм, что упрощает монтаж в распределительные щиты и панели.

Обслуживание: Автоматический выключатель требует минимального обслуживания. В случае срабатывания устройства можно использовать индикатор состояния, чтобы выявить причину срабатывания.

Заключение:
Автоматический выключатель 1P 20А (B) 4.5кА City9 Set SE от Schneider Electric — это надежное устройство защиты для однофазных цепей с номинальным током 20 ампер. С кривой срабатывания типа B и максимальным током короткого замыкания в 4,5 кА, он идеально подходит для цепей с резистивными нагрузками, такими как освещение, обогреватели и другие устройства, где пиковые токи при включении невелики. Этот выключатель обеспечит надежную защиту от перегрузок и коротких замыканий в распределительных щитах и панелях, а также в других электрических установках.
