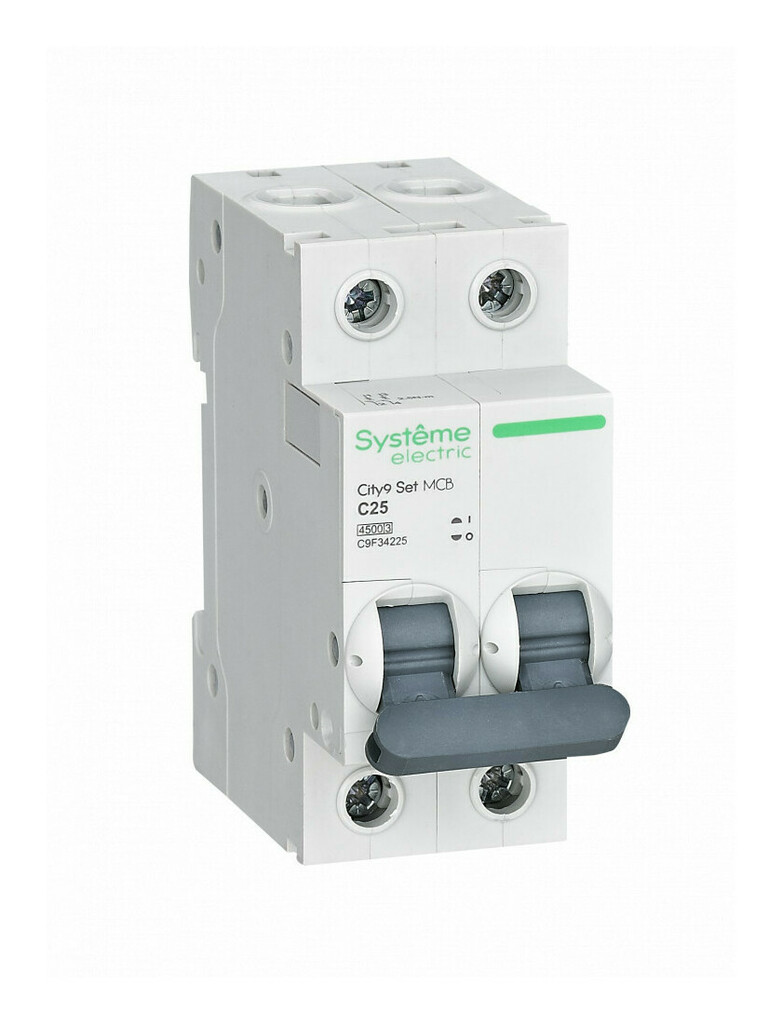

Автоматический выключатель 2P 25А (С) 4.5kA City9 Set SE

Автоматический выключатель 2P 25А (C) 4.5кА City9 Set SE от Schneider Electric — это устройство защиты для двухфазных электрических цепей с номинальным током 25 ампер. Он предназначен для защиты цепей от коротких замыканий и перегрузок, что делает его идеальным для использования в различных промышленных, коммерческих и жилых объектах.

Основные характеристики:
Полярность: 2P (Два полюса). Это означает, что выключатель разрывает два полюса цепи при возникновении аварийной ситуации. Этот тип устройства используется для двухфазных цепей, что важно для некоторых распределительных щитов и панелей.

Номинальный ток: 25 А. Это максимальный рабочий ток, который выключатель может пропускать без срабатывания. Если ток в цепи превышает 25 ампер, устройство автоматически отключит цепь, предотвращая перегрузку проводки и повреждения подключенных устройств.

Тип кривой срабатывания: C. Кривая срабатывания типа C означает, что автоматический выключатель сработает, если ток в цепи превысит 5-10 раз номинальный (в этом случае от 125 до 250 ампер). Этот тип срабатывания подходит для цепей с индуктивными нагрузками (например, электродвигатели или насосы), где возможны кратковременные пиковые токи при включении. Кривая C минимизирует вероятность ложных срабатываний при таких пиках.

Максимальный ток короткого замыкания (Icn): 4,5 кА. Это максимальный ток короткого замыкания, при котором автоматический выключатель способен безопасно разорвать цепь. Это позволяет устройству эффективно защищать электрическую систему при аварийных ситуациях.

Применение:
Промышленные объекты, где требуется защита двухфазных цепей с номинальным током до 25 ампер. Это может быть защита для освещения, маломощных двигателей, системы отопления и вентиляции.

Жилые и коммерческие здания, где необходимо обеспечить защиту электрических цепей с током до 25 ампер от перегрузок и коротких замыканий.

Электрические системы с индуктивными нагрузками, например, для защиты насосов, электродвигателей и другого оборудования, которое может создавать пиковые токи при включении.

Распределительные щиты и панели, где требуется защита цепей с током до 25 ампер от аварийных ситуаций.

Особенности и преимущества:
Надежная защита: Автоматический выключатель защищает от коротких замыканий и перегрузок, предотвращая повреждения проводки и оборудования.

Кривая срабатывания типа C: Этот тип кривой срабатывания идеально подходит для цепей с индуктивными нагрузками, такими как электродвигатели и насосы. Он позволяет избежать ложных срабатываний при пусковых токах и срабатывает только при серьезных перегрузках.

Простота монтажа: Устройство устанавливается на стандартную DIN-рейку 35 мм, что упрощает процесс монтажа в распределительные щиты и панели.

Компактные размеры: Выключатель имеет компактные размеры, что позволяет экономить место в распределительных щитах и панелях.

Высокая стойкость к коротким замыканям: Максимальный ток короткого замыкания в 4,5 кА позволяет эффективно защитить электрическую систему от аварийных ситуаций.

Номинальное напряжение:
Этот автоматический выключатель предназначен для работы с двухфазной системой на 400 В (переменный ток), что является стандартом для большинства коммерческих и промышленных объектов.

Монтаж и обслуживание:
Монтаж: Выключатель устанавливается на стандартную DIN-рейку 35 мм, что упрощает монтаж в электрические щиты и панели.

Обслуживание: Автоматический выключатель требует минимального обслуживания. В случае срабатывания устройства можно использовать индикатор сработавшего состояния для диагностики.

Заключение:
Автоматический выключатель 2P 25А (C) 4.5кА City9 Set SE от Schneider Electric — это эффективное и надежное устройство защиты для двухфазных электрических цепей с номинальным током до 25 ампер. С кривой срабатывания типа C и максимальным током короткого замыкания в 4,5 кА, он идеально подходит для защиты цепей с индуктивными нагрузками, такими как электродвигатели, насосы и другие устройства с пусковыми токами. Этот выключатель обеспечит надежную защиту в распределительных щитах и панелях, а также в других электрических установках, где необходимо предотвратить перегрузки и короткие замыкания.
