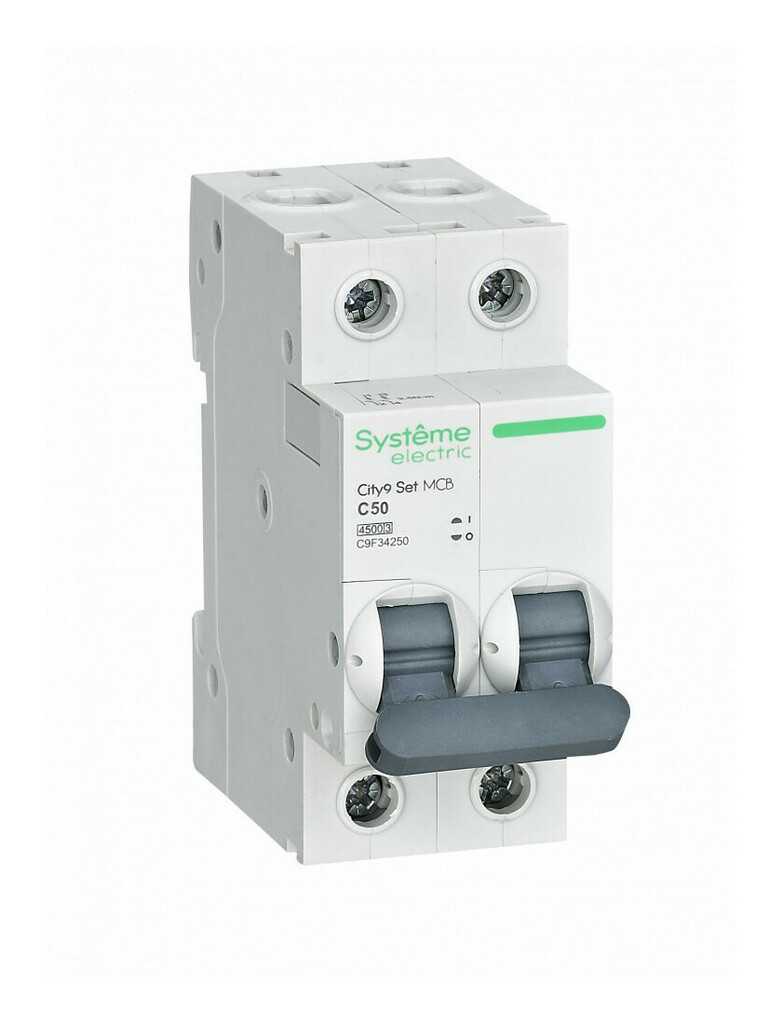

Автоматический выключатель 2P 50А (С) 4.5kA City9 Set SE

Автоматический выключатель 2P 50А (C) 4.5кА City9 Set SE от Schneider Electric — это надежное устройство защиты для двухфазных электрических цепей с номинальным током 50 ампер. Этот автоматический выключатель используется для защиты от коротких замыканий и перегрузок, что делает его подходящим для различных промышленных, коммерческих и жилых объектов.

Основные характеристики:
Полярность: 2P (Два полюса). Это означает, что устройство предназначено для работы в двухфазных цепях, разрывая два полюса при возникновении аварийной ситуации, что важно для защиты двухфазных электрических установок.

Номинальный ток: 50 А. Автоматический выключатель рассчитан на защиту цепей с током до 50 ампер. При превышении этого значения, устройство автоматически отключит цепь, предотвращая перегрузку проводки или повреждения подключенных устройств.

Тип кривой срабатывания: C. Кривая срабатывания типа C означает, что устройство сработает, если ток в цепи превысит 5-10 раз номинальный ток (в данном случае от 250 до 500 ампер). Такой тип срабатывания используется для защиты цепей с индуктивными нагрузками, такими как электродвигатели, насосы и другие устройства с пусковыми токами. Кривая типа C позволяет избежать ложных срабатываний при кратковременных пиках тока, возникающих при запуске таких устройств.

Максимальный ток короткого замыкания (Icn): 4,5 кА. Это максимальный ток короткого замыкания, при котором автоматический выключатель способен безопасно разорвать цепь. Устройство будет эффективно работать даже в случае крупных коротких замыканий, предотвращая повреждения проводки и подключенных устройств.

Применение:
Промышленные объекты, где требуется защита двухфазных цепей с током до 50 ампер. Это может быть защита для цепей освещения, маломощных электродвигателей, кондиционеров, отопительных систем и прочего оборудования.

Жилые и коммерческие здания, где необходимо обеспечить защиту электрических цепей с двухфазным питанием и током до 50 ампер.

Электрические системы с индуктивными нагрузками, такие как насосы, вентиляционные системы, электродвигатели и другое оборудование, которое может создать кратковременные пиковые токи при пуске.

Распределительные щиты и панели, где необходима защита цепей с током до 50 ампер от коротких замыканий и перегрузок.

Особенности и преимущества:
Надежная защита: Автоматический выключатель эффективно защищает от коротких замыканий и перегрузок, предотвращая повреждения проводки и подключенных устройств.

Кривая срабатывания типа C: Подходит для защиты цепей с индуктивными нагрузками, такими как электродвигатели и трансформаторы. Кривая срабатывания типа C помогает избежать ложных срабатываний при пусковых токах и срабатывает только при серьезных перегрузках.

Простота монтажа: Выключатель устанавливается на стандартную DIN-рейку 35 мм, что упрощает процесс монтажа в распределительные щиты и электрические панели.

Компактные размеры: Выключатель имеет компактные размеры, что позволяет экономить место в распределительных щитах и панелях.

Высокая стойкость к коротким замыканиям: Максимальный ток короткого замыкания в 4,5 кА обеспечивает защиту даже в случае крупных аварийных ситуаций, таких как короткие замыкания.

Номинальное напряжение:
Этот автоматический выключатель предназначен для работы с двухфазной системой на 400 В (переменный ток), что является стандартом для большинства промышленных и коммерческих объектов.

Монтаж и обслуживание:
Монтаж: Выключатель устанавливается на стандартную DIN-рейку 35 мм, что упрощает процесс монтажа в распределительные щиты.

Обслуживание: Автоматический выключатель требует минимального обслуживания благодаря своей надежной конструкции. Он также может быть оснащен индикатором сработавшего состояния, что позволяет быстро определить, было ли срабатывание устройства.

Заключение:
Автоматический выключатель 2P 50А (C) 4.5кА City9 Set SE от Schneider Electric — это надежное и эффективное устройство защиты для двухфазных электрических цепей с током до 50 ампер. С кривой срабатывания типа C и максимальным током короткого замыкания в 4,5 кА, этот выключатель идеально подходит для защиты цепей с индуктивными нагрузками, такими как электродвигатели и насосы. Он обеспечит надежную защиту для распределительных щитов, панелей и электрических установок в промышленных, коммерческих и жилых объектах.
