Трансформатор напряжения ТСЗИ 1,6 (380-220/36)
0
13 399 руб.
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Тип/серия
:
?
Указывается тип группы товаров или серия производителя. Как правило, аббревиатуры в названии.
Трансформатор напряжения
Производитель
:
Промышленное оборудование (Барнаул)
Номинальная мощность, Вт
:
?
Активная мощность — величина, равная произведению силы тока на напряжение в цепи и на коэффициент нагрузки. Измеряется в Ваттах.
1600
Номинальное напряжение первичной обмотки, В
:
380-220
Номинальное напряжение вторичной обмотки, В
:
36
Описание
Трансформаторы ТСЗИ частоты 50 Гц используются для питания электроинструмента, цепей управления электроприводом, освещения и автоматики ТСЗИ.

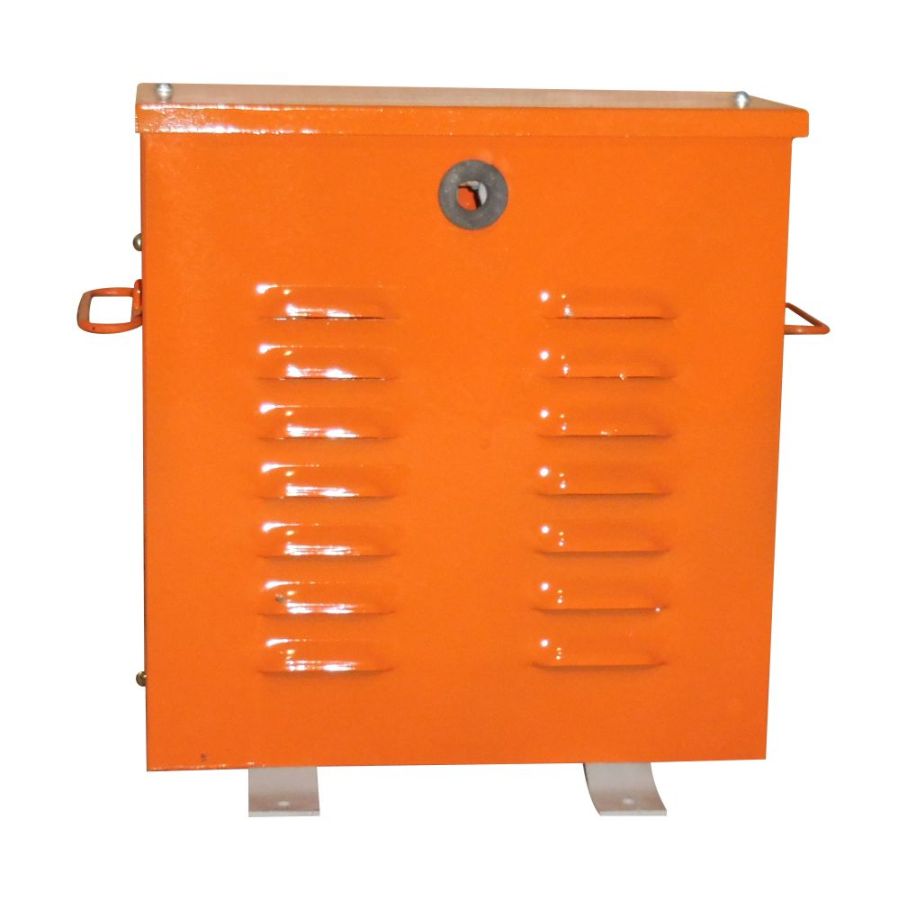

Магнитопровод трансформатора шихтованный, собранный из прямоугольных пластин электротехнической стали. Пакет пластин стянут шпильками. Обмотки слоевые, выполнены из обмоточного медного провода круглого или прямоугольного сечения (в зависимости от напряжения) на картонных каркасах. Выводные концы обмоток присоединяются к контактным болтам, расположенным на пластмассовых панелях. К этим же болтам кабелями присоединяются питающая сеть и вторичные цепи. Трансформатор изготовлен в металлическом кожухе. Питающие кабели и кабели вторичных цепей вводятся внутрь через гнездо в кожухе. На стенке кожуха имеется болт для заземления.
Все описание
Магнитопровод трансформатора шихтованный, собранный из прямоугольных пластин электротехнической стали. Пакет пластин стянут шпильками. Обмотки слоевые, выполнены из обмоточного медного провода круглого или прямоугольного сечения (в зависимости от напряжения) на картонных каркасах. Выводные концы обмоток присоединяются к контактным болтам, расположенным на пластмассовых панелях. К этим же болтам кабелями присоединяются питающая сеть и вторичные цепи. Трансформатор изготовлен в металлическом кожухе. Питающие кабели и кабели вторичных цепей вводятся внутрь через гнездо в кожухе. На стенке кожуха имеется болт для заземления.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Основным параметром трансформатора ТСЗИ является его номинальная мощность, указываемая в расшифровке трансформатора. Номинальная мощность серийно выпускаемых понижающих трансформаторов, которые можно купить , составляет: 1,6 кВА; 2,5 кВА; 4,0 кВА; 4,5 кВА; 5,0 кВА; 6,3 кВА; 10,0 кВА; 16,0 кВА; 20,0 кВА; 25,0 кВА; 30,0 кВА; 40,0 кВА; 50,0 кВА; 63,0 кВА; 100,0 . Трансформаторы ТСЗИ понижают напряжение питания трехфазной электрической сети от 380 В до значений: 380 (разделительное), 220, 127, 42, 36, 24, 12 В, а также любых других напряжений необходимых для питания потребителей. Величиной номинальной мощности определяются размеры, масса и соответственно стоимость трансформаторов.
Расшифровка ТСЗИ и ТСЗМ
ТСЗИ(М)-ХХ-У(ХЛ)1:
Т — трансформатор;
С — сухой;
З – защищенный;
И(М) – для питания электроинструмента (М-многоцелевой;);
ХХ — номинальная мощность, кВ*А;
У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
Расшифровка ТСЗИ и ТСЗМ
ТСЗИ(М)-ХХ-У(ХЛ)1:
Т — трансформатор;
С — сухой;
З – защищенный;
И(М) – для питания электроинструмента (М-многоцелевой;);
ХХ — номинальная мощность, кВ*А;
У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
Основные характеристики
Тип/серия
?
Указывается тип группы товаров или серия производителя. Как правило, аббревиатуры в названии.
Трансформатор напряжения
Производитель
Промышленное оборудование (Барнаул)
Общие характеристики
Номинальная мощность, Вт
?
Активная мощность — величина, равная произведению силы тока на напряжение в цепи и на коэффициент нагрузки. Измеряется в Ваттах.
1600
Номинальное напряжение первичной обмотки, В
380-220
Номинальное напряжение вторичной обмотки, В
36
