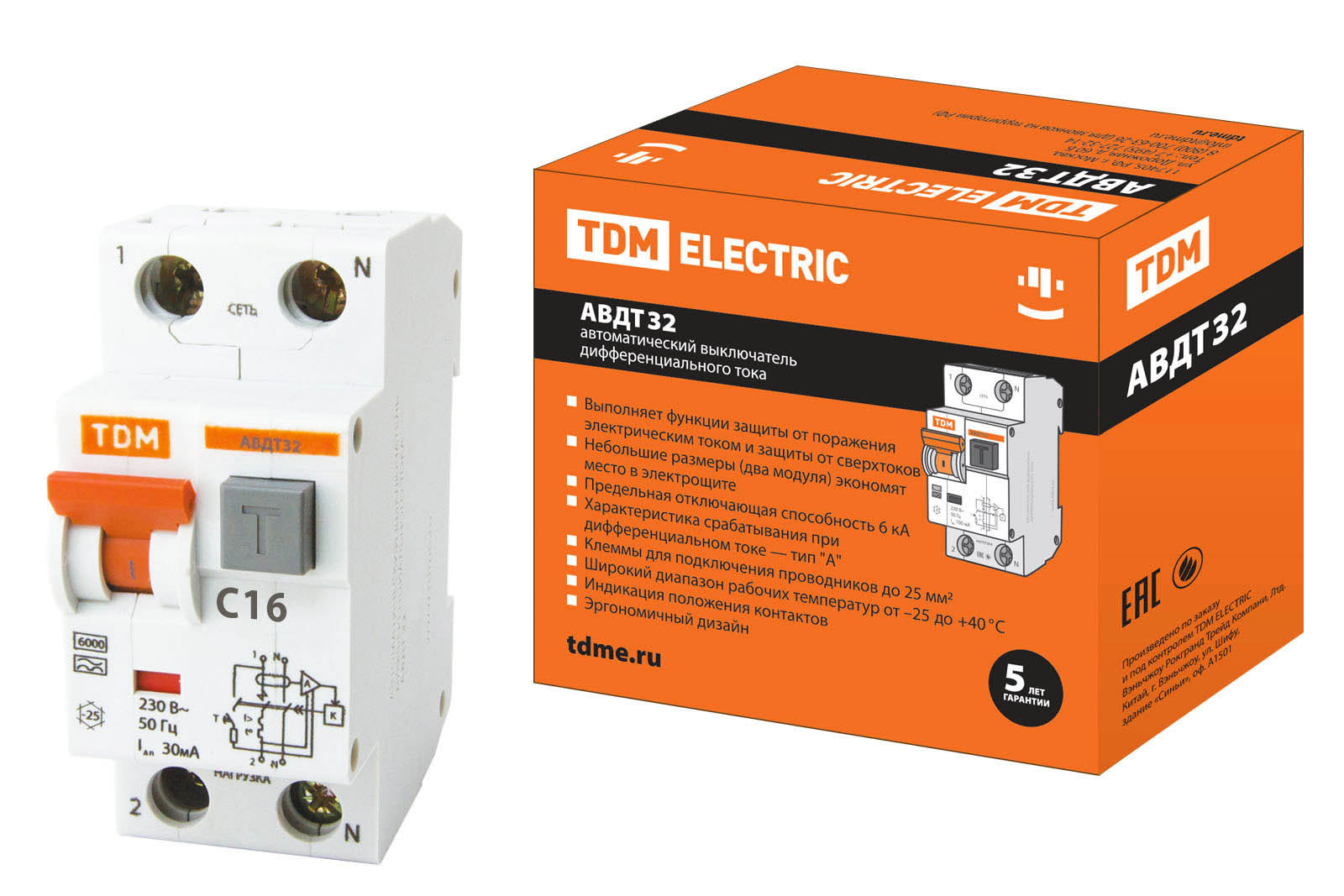

Дифференциальный автомат АВДТ 32 С16 30мА TDM

Дифференциальный автомат АВДТ 32 С16 30мА TDM — это комбинированное устройство, которое сочетает функции автоматического выключателя для защиты от коротких замыканий и перегрузок, а также дифференциального защитного устройства для защиты от токов утечек. Это устройство обеспечивает надежную защиту людей от электрического тока и предотвращает повреждения электрических цепей.

Основные характеристики:
Номинальный ток: 16 А — это максимальный ток, который может безопасно проходить через дифференциальный автомат без срабатывания. Если ток в цепи превышает 16 А, устройство автоматически сработает и отключит цепь, чтобы избежать повреждений проводки и оборудования.

Тип кривой срабатывания: С — тип С предназначен для цепей с индуктивными нагрузками, такими как электродвигатели или насосы, где могут быть пиковые токи при пуске (которые могут быть в 5-10 раз выше номинала). Эта кривая срабатывания подходит для защиты таких цепей от коротких замыканий и перегрузок.

Защита от дифференциального тока: 30 мА — это максимальный дифференциальный ток, при котором устройство сработает. Порог в 30 мА соответствует стандарту защиты для предотвращения поражения электрическим током. Если происходит утечка тока в цепи, превышающая 30 мА, дифференциальный автомат отключит цепь для безопасности людей.

Максимальный ток короткого замыкания (Icn): Обычно для таких устройств он может варьироваться, но для дифференциальных автоматов часто это значение составляет 6-10 кА. Это указывает на способность устройства выдерживать короткие замыкания, которые могут возникать в сети.

Применение:
Жилые и коммерческие здания: Для защиты домашних или офисных электрических цепей от перегрузок, коротких замыканий и утечек тока.

Места с повышенной опасностью: Ванных комнатах, кухнях или других помещениях с повышенной влажностью, где существует повышенная угроза поражения электрическим током.

Промышленные объекты: Для защиты цепей и оборудования, особенно в распределительных щитах, от повреждений и утечек тока.

Электрические системы с индуктивными нагрузками: Например, цепи с электродвигателями, насосами или другими устройствами, где возможны кратковременные пиковые токи при пуске.

Особенности и преимущества:
Комплексная защита: Этот дифференциальный автомат выполняет две функции — защиту от перегрузок и коротких замыканий (как обычный автоматический выключатель) и защиту от утечек тока (как дифференциальный защитный выключатель), что делает его универсальным и эффективным решением.

Защита от утечек тока (30 мА): Обеспечивает защиту для людей, предотвращая поражение электрическим током в случае утечек, что особенно важно в местах с повышенной влажностью.

Подходит для цепей с индуктивными нагрузками: Тип срабатывания С позволяет использовать его в цепях, где возможны пиковые токи при пуске, например, с электродвигателями или насосами.

Простота монтажа: Дифференциальный автомат устанавливается на стандартную DIN-рейку 35 мм, что позволяет быстро и удобно монтировать его в распределительные щиты.

Надежность и долговечность: Продукция TDM отличается высоким качеством и долговечностью, что обеспечивает долгосрочную эксплуатацию без частых поломок.

Номинальное напряжение:
Дифференциальный автомат предназначен для работы в однофазных системах с номинальным напряжением 220 В (переменный ток), что соответствует стандарту для большинства бытовых и коммерческих электрических установок.

Монтаж и обслуживание:
Монтаж: Устройство устанавливается на стандартную DIN-рейку 35 мм, что значительно упрощает его установку в электрические щиты и панели.

Обслуживание: Дифференциальный автомат требует минимального обслуживания, но важно периодически проверять его работоспособность, например, с помощью кнопки тестирования (если она есть), чтобы удостовериться в его способности правильно реагировать на утечку тока.

Заключение:
Дифференциальный автомат АВДТ 32 С16 30мА TDM — это надежное и эффективное решение для защиты однофазных электрических цепей. Он сочетает в себе функции защиты от коротких замыканий, перегрузок и дифференциальных токов, что делает его идеальным выбором для обеспечения безопасности в жилых и коммерческих помещениях. Устройство защищает людей от электрического шока при утечке тока и подходит для использования в цепях с индуктивными нагрузками.
