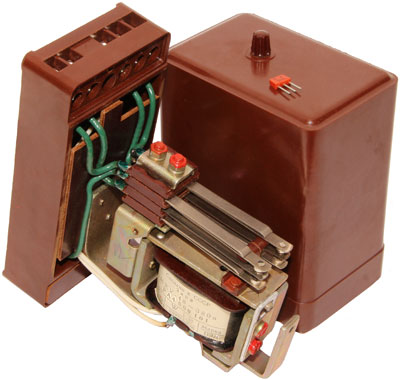

Реле промежуточное МКУ-48 (220В) (б/корп)
0
377.40 руб.
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Тип/серия
:
?
Указывается тип группы товаров или серия производителя. Как правило, аббревиатуры в названии.
Реле промежуточное
Производитель
:
Россия
Номинальное напряжение, В
:
220
Исполнение
:
Без корпуса
Описание
Реле промежуточное МКУ-48 представляет собой слаботочное электромагнитное реле. Магнитная цепь устройства конструктивно обладает сердечником Ш-образного вида и плоским якорем. Сердечник - согнутый так, что центральная его область находится перпендикулярно к 2-м крайним областям, являющимися корпусной частью конструкции. В середине сердечника находится катушка реле с пластмассовым каркасом. Свободный край середины сердечника (то есть полюс) разделяется на две области с помощью паза. Справа на полюсе находится короткозамкнутый медный виток.
Магнитная система устройства посредством винтового соединения монтирована к скобе из стали, крепящей реле к плате. Слева на корпусе монтировано основание с 2-мя группами контактов и якорем. Справа установлен ограничитель хода стального якоря. Реле обладает пластиной отлипания на якоре. Наверху к якорю установлена колодочка, переключающая контактные пружины. В начальной позиции якорь зажимается к ограничителю под воздействием пружины возврата.
Система контактов реле имеет в составе две группы с 2-8 контактными пружинами, стянутыми и изолированными друг от друга и корпусной части посредством пластмассовых прокладок.
Магнитная система устройства посредством винтового соединения монтирована к скобе из стали, крепящей реле к плате. Слева на корпусе монтировано основание с 2-мя группами контактов и якорем. Справа установлен ограничитель хода стального якоря. Реле обладает пластиной отлипания на якоре. Наверху к якорю установлена колодочка, переключающая контактные пружины. В начальной позиции якорь зажимается к ограничителю под воздействием пружины возврата.
Система контактов реле имеет в составе две группы с 2-8 контактными пружинами, стянутыми и изолированными друг от друга и корпусной части посредством пластмассовых прокладок.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Основные характеристики
Номинальное напряжение, В
220
Тип/серия
?
Указывается тип группы товаров или серия производителя. Как правило, аббревиатуры в названии.
Реле промежуточное
Производитель
Россия
Общие характеристики
Исполнение
Без корпуса
